Heidenhain iTNC530
■ データムセッティング・・ワーク座標系2012.5.31

NCデータ概要の
https://www.kazuban.com/bbs/heidenhain/heidenhain.cgi?mode=main&no=2

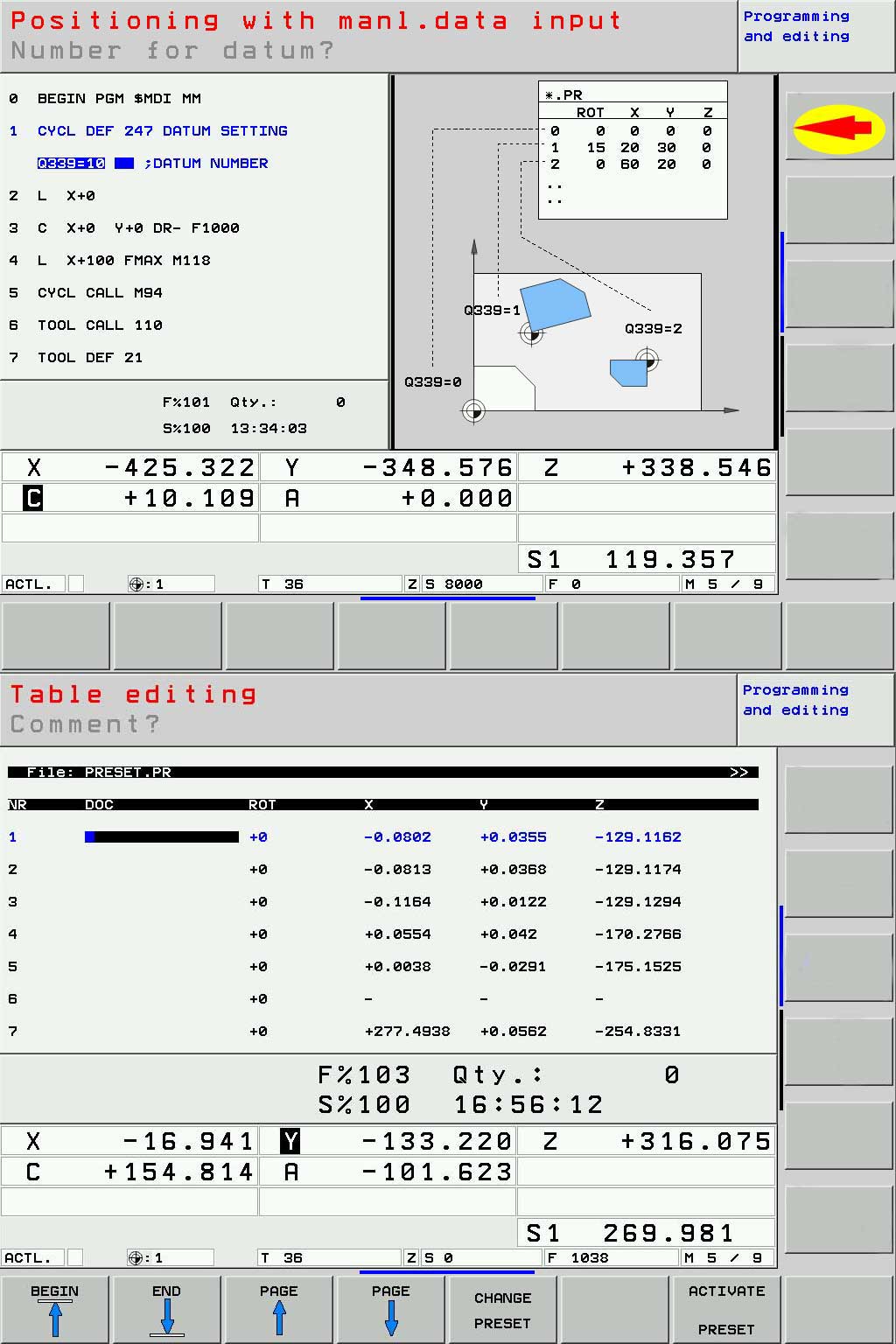

26 CYCL DEF 247 DATUM SETTING ~
  Q339=+10 ;DATUM NUMBER

ワーク座標系設定のようなサイクルです
ただ、ISOコードのワーク座標系が、G54~G59にように
Gコードで設定するのに対して、「Q339=+10」のように、
変数Q399にPresetTableに登録された番号を指定して、設定します
その個数も、G54~59のように少なくなくて
たぶん??NO99までは、いけるんじゃないか?と思います

この例では、プリセットテーブルのNO10に登録された、
座標系を使用すると言う事です

PresetTable へは、タッチプローブの測定サイクルを使う事で
全自動及は半自動で登録できます
また、当然、手動入力や入力済データへ相対入力での編集も可能です
