5-axis BBS

5軸の情報少ないですね。情報交換お願いします

(注)添付ファイル名には、漢字(2バイト文字)を使用しないようにお願いします

5軸以外はこちらで・・
  新規投稿 ┃ツリー表示 ┃スレッド表示 ┃一覧表示 ┃トピック表示 ┃番号順表示 ┃検索 ┃設定 ┃ホーム ┃かずばんBBS

1 / 1 ページ

<スレッド一覧>
シーケンス番号[1]  /  ハイデンタイプとISOタイプ[5]  /  Freeの5軸シミュレータ[5]  /  5AXIS−CAM[9]  /  ハイデンハインの補正って...[4]  /  64チタンで人工関節[2]  /  ボールエンドミルやラジア...[6]  /  hyperMILL 2012[2]  /  う〜ん、枯れてきた・・[6]  /  垂直・・[0]  /  相談事です。[6]  /  HyperMILLのストック[5]  /  iTNC530 User's Manual[1]  /  開設しました!![4]  /

シーケンス番号
 yakitorio  - 15/12/13(日) 13:50 -
かずばん様が載せているハイデンハイン用のサンプルコードですが
行の最初に必ずシーケンス番号がついてます。
これを省いたらデータは正常に読み込めないのでしょうか?
またシーケンス番号が別の行でかぶってしまった場合はエラーは
発生するのでしょうか?
しょうもない質問で申し訳ありませんが、教えていただけないでしょうか?
引用なし

パスワード


<Mozilla/5.0 (compatible; MSIE 10.0; Windows NT 6.1; WOW64; Trident/6.0)@ip50.shimano-mnt.co.jp>

 かずばん  - 15/12/14(月) 8:46 -
yakitorioさん、いらっしゃいませ

ハイデンハインの制御機へは、イーサネット経由で
[TNCremoNT]という、専用のソフトウェアで転送します
検索してもらえば、誰でもダウンロードは可能だと思います
USB経由の入力もありますが、私は試した事はありません
ただ、このような方法で外部からデータを入力される場合
制御機はデータ内容のチェックをするようです
したがって、ご質問のシーケンス番号も、オリジナルデータには
なくていいようです
無いものを転送してみましたら、勝手に番号を割り付けてくれていました
同様に、かぶってしまっても、順番でなくても問題ありませんでした
制御機に入ったデータは自動的に順番に割付けられていました
ちなみに、マクロ的なプログラムで、書式や変数などがおかしい場合
その行には、[ERROR]の文字列が追加されます

私も最近、機械から遠ざかっていまして、だんだん忘れかけていますが
少し思い出してきました
よろしくお願いします
パスワード


<Mozilla/5.0 (Windows NT 6.1; WOW64; Trident/7.0; rv:11.0) like Gecko@aa2006021391d2c49af2.userreverse.dion.ne.jp>

ハイデンタイプとISOタイプ
 yakitorio  - 15/9/30(水) 12:18 -
ハイデンハインのコントローラーは拡張子がhのハイデン言語と、拡張子がiのISOタイプの2種類のファイルが読み取れるようですが、この2種類に機能的な違いはあるのでしょうか。例えばISOタイプ(Gコードタイプ)はSPATIALの設定ができないとか?
引用なし

パスワード


<Mozilla/4.0 (compatible; MSIE 8.0; Windows NT 6.1; WOW64; Trident/4.0; SLCC2; .NET CLR 2.0.50727; .NET CLR 3.5.30729; ...@ip50.shimano-mnt.co.jp>

 yakitorio  - 15/10/1(木) 9:31 -
>こんな回答ですみません

いえいえ。大変勉強になりました。
ありがとうございました。

ハイデンハイン日本法人はiTNC530を取り扱っておらず、このコントローラーについて問い合わせたかったら加工機メーカーに問い合わせするしかないんですね。。。。不思議。
パスワード


<Mozilla/4.0 (compatible; MSIE 8.0; Windows NT 6.1; WOW64; Trident/4.0; SLCC2; .NET CLR 2.0.50727; .NET CLR 3.5.30729; ...@ip50.shimano-mnt.co.jp>

 かずばん  - 15/10/2(金) 10:08 -
こんには、ハイデンハインのコントローラはおそらく
F社に遠慮して?、国内には入ってこないようですね
ハイデンハイン社にとっては、F社は良いお客さんのようですからね〜
そんな意味でも、国内の工作機械にハイデンハイン制御機が
直接のっかることはないと思います
パスワード


<Mozilla/5.0 (Windows NT 6.1; WOW64; Trident/7.0; rv:11.0) like Gecko@aa2006021391d2c49af2.userreverse.dion.ne.jp>

 yakitorio  - 15/10/6(火) 9:56 -
返信ありがとうございます。

最近では、M精機さんなんかはハイデンハインやシーメンスをのっけられているみたいですね。

http://www.dmgmori.co.jp/support/training/nc.html
パスワード


<Mozilla/4.0 (compatible; MSIE 8.0; Windows NT 6.1; WOW64; Trident/4.0; SLCC2; .NET CLR 2.0.50727; .NET CLR 3.5.30729; ...@ip50.shimano-mnt.co.jp>

 かずばん  - 15/10/7(水) 15:12 -
こんにちは・・
シーメンスは以前から使用している国内メーカーさんもいましたね・・
ただ、国内機でハイデンハインは私は見たことないですね〜
森さんがDMGと手をつないだ時、期待したのですが
私は森マシンでハイデンハインは、展示会などでも見たことないですね
ハイデンはDMG機だけじゃないでしょうか?
最近の仕様には、もしかしたら、あるのかな〜?

以前、ヨーロッパ仕様のカタログで、森マシンにハイデンハインが
ついているのを見た記憶がありますが、もしかすると逆輸入という方法があるかも?
パスワード


<Mozilla/5.0 (Windows NT 6.1; WOW64; Trident/7.0; rv:11.0) like Gecko@aa2006021391d2c49af2.userreverse.dion.ne.jp>

Freeの5軸シミュレータ
 kantoku E-MAIL  - 14/1/14(火) 18:41 -
あけましておめでとうございます

こちらのサイトに、Freeの5軸シミュレータが有りそうな
雰囲気です。(試していません)
http://5axes.free.fr/
このサイト自体はかなり以前から知ってはいたのですが
当方に5軸が無いため、ろくに見ていませんでした。

"日本語じゃない!"と言うだけで、敷居が高いのですが
"英語でもない!"となると、さらに敷居が高いです。
(フランス語サイトですが、一応英語もあるようです)
引用なし

パスワード


<Mozilla/5.0 (Windows NT 6.1; WOW64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/31.0.1650.63 Safari/537.36@p4af0b0.sitmnt01.ap.so-net.ne.jp>

 kantoku E-MAIL  - 14/1/15(水) 10:12 -
▼かずばんさん:
>いい加減にざっと覗いてみると、どうのGコードの対応みたいですね〜
>ウチのは、ハイデン言語なので、たぶん無理かもしれません

そういえば、そうでしたね・・・。 このサイトでISOコード
と書かれているのはGコードの事です。

記事自体はかなり古いのですが、他にも
APT→Gコード変換ソフト(猛烈に遅いですw)
とか、STLデータをIgesに変換する試みが記載されており
非常に面白いサイトですよ。
パスワード


<Mozilla/5.0 (Windows NT 6.1; WOW64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/31.0.1650.63 Safari/537.36@p4af0b0.sitmnt01.ap.so-net.ne.jp>

 かずばん  - 14/1/16(木) 9:46 -
kantokuさん
すごいですね〜
こんな、他国語サイトを使いこなしているのですね

ウチの仕事内容で事例的には非常に少ないのですが
STLデータをIgesは興味あります
SPEでも、少しはSTL使えそうですが
以前やってみましたが、思うようにはなりませんでした
確か精度はどうでもよくて、形がつくれればよかったので
ポリゴンの頂点から適当な面を貼って使ったような記憶があります
パスワード


<Mozilla/4.0 (compatible; MSIE 8.0; Windows NT 5.1; Trident/4.0; GTB7.5; .NET CLR 1.1.4322; .NET CLR 2.0.50727; .NET CL...@aa2006021391d2c49af2.userreverse.dion.ne.jp>

 kantoku E-MAIL  - 14/1/17(金) 18:33 -
>他国語サイトを使いこなしているのですね
"Google Chrome" のお陰で、何となく書かれていることはわかります。

単に検索してしまうと、日本語ベースになってしまい
得られる情報が、既に国内ある情報になりがちなんですよ。
なので、YahooJapanから一度海外のYahooに飛んで、英単語で検索・・・
と言う感じで探すときもあります。「CAD Exchanger」もその方法で
見つけました。


>STLデータをIgesは興味あります
もう、3DCADを扱う人間にとって永遠のテーマのような感じがしますw
http://5axes.free.fr/STL_to_IGES.htm
こちらに書かれている内容も、最後の方で "専用ソフトを使うべき"
のような事が書かれていますね。

単に、STLを三角サーフェスをして変換してくれるソフトは
こちらにあります。 が、あまり役立たないかもしれません。
http://www.solveering.com/index.htm
(InStepと言うソフトで、Freeは3000枚限定のようです)

自分も以前、STLをIges変換するプログラムを作ったのですが、
コードが汚い上、役立ちそうに無いので放置してます。
パスワード


<Mozilla/5.0 (Windows NT 5.1) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/32.0.1700.76 Safari/537.36@p4af0b0.sitmnt01.ap.so-net.ne.jp>

 かずばん  - 14/1/20(月) 14:50 -
▼kantokuさん:
>単に検索してしまうと、日本語ベースになってしまい
>得られる情報が、既に国内ある情報になりがちなんですよ。
>なので、YahooJapanから一度海外のYahooに飛んで、英単語で検索・・・
>と言う感じで探すときもあります。「CAD Exchanger」もその方法で
>見つけました。
なるほど、なるほど
勉強になりました、ありがとうございます

>単に、STLを三角サーフェスをして変換してくれるソフトは
>こちらにあります。 が、あまり役立たないかもしれません。
ウチでは頻度が少ないので経験もあまりありませんが、
確かに三角サーフェスではちょっと・・ですね〜

>自分も以前、STLをIges変換するプログラムを作ったのですが、
>コードが汚い上、役立ちそうに無いので放置してます。
自作とはすごいですね
お時間見つけて、進化を期待です(^^ゞ
パスワード


<Mozilla/4.0 (compatible; MSIE 8.0; Windows NT 5.1; Trident/4.0; GTB7.5; .NET CLR 1.1.4322; .NET CLR 2.0.50727; .NET CL...@aa2006021391d2c49af2.userreverse.dion.ne.jp>

5AXIS−CAM
 HEROPU  - 13/6/26(水) 10:48 -
始めまして。HEROPUと申します。
現在3軸のSPACE-Eを使用していますが、
5軸使いの皆さんはSPACE-Eを持っていらっしゃても
多数の方々が「HYPERMILL]を導入されているようですね。
SPASE-Eの5AXISは何か問題あるのでしょうか?
制御機はハイデンハインで考えています。
営業マンによると10月開始のクラウド版でキャンペ−ンやるらしく
保守入っていなかったんですが、200諭吉位で
5AXIS最新版-1ライセンス発行してもらえるみたいなんで、
非常に興味持ってます。
HYPERとの違いや優位性をお教えいただけるとありがたいです。
よろしくお願いいたします
引用なし

パスワード


<Mozilla/5.0 (Windows NT 5.1) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/27.0.1453.116 Safari/537.36@36-2-109-99.hyogo.ap.gmo-isp.jp>

 [名前なし]  - 13/7/23(火) 15:52 -
>ただ、FANUCの場合、工具中心でパス出した時は、NCデータはどうなるのでしょうか?
>もし、工具長など機械側での操作が必要だったら、間違える可能性も出てきそうですね・・

CAMのポストで工具中心で出しても、R分はかってに考慮されるようPOSTは組んであります。今の所は、先端で出していますが支障は出ていません。

また、予想はしていましたが同時5軸の加工は少ないですね。
パスワード


<Mozilla/5.0 (compatible; MSIE 10.0; Windows NT 6.1; WOW64; Trident/6.0)@s236.GtokyoFL11.vectant.ne.jp>

 ti01  - 13/7/23(火) 20:33 -
名無しはti01です。
ちなみに家のCAMは、T△PC●Mですが、三軸はS●-Eです。
S●-Eは5軸も使えますが、致命的なバグが有り今は使用を止めています。
出来れば、S●-Eの使い手が多いので使いたいのですが・・・・・
パスワード


<Mozilla/5.0 (compatible; MSIE 10.0; Windows NT 6.1; WOW64; Trident/6.0)@s236.GtokyoFL11.vectant.ne.jp>

 かずばん  - 13/7/24(水) 17:22 -
ti01さん、こんにちは・・
なるほど、マクロとポストで先端でも中心でも問題ないように
作りこんでいるのですね!さすがです。

同時5軸に関しては
私もプログラムするときは、なるべく割り出しで行くようにしています
やっぱり、割り出しのほうが、計算時間が速いですから・・
ただ、削り残りなど、いろいろな方向からアプローチしないと
削れない場合などは、面倒なので、同時5軸でやつてしまいます
また等高線加工などで、一気にぐるぐる削りたい場合も
5軸等高線を使用しています
そんな感じでパス出ししていると、なんだかんだ、同時5軸も
多くなって来ている感じです
加工に同時が必要か?と言うよりも、
パス出しが楽だから、同時で処理してしまう!のほうが適切でしょうかね〜
パスワード


<Mozilla/4.0 (compatible; MSIE 8.0; Windows NT 5.1; Trident/4.0; GTB7.5; .NET CLR 1.1.4322; .NET CLR 2.0.50727; .NET CL...@aa2006021391d2c49af2.userreverse.dion.ne.jp>

 heropu  - 13/8/9(金) 15:08 -
そうですか..
現状 S*−E5AXISはまだ問題もちなんですね。
情報ありがとうございます。
安いロシア製のSPRUTCAMって評価された方いらっしゃいますか?
パスワード


<Mozilla/5.0 (Linux; U; Android 2.3; en-us) AppleWebKit/999+ (KHTML, like Gecko) Safari/999.9@36-2-109-99.hyogo.ap.gmo-isp.jp>

ハイデンハインの補正って?
 HEROPU  - 13/6/27(木) 14:04 -
こんにちは。
以前の古い投稿読んでいましたらツ−ルを1グループ管理しているって
ありましたよね(1体1に対応なので特に補正番号指示なしってやつです)
加工円弧径が極端に違って補正量が若干違う場合に
国産系は同一工具でD1,D2で変えてPGでの管理できますが、
ハイデンの場合はどう管理されているのですか?
調べれば調べるほど難しそうですね
同時5軸の加工が少ないのであればファナックの方がよいのかな?
でも5軸はハイデンハインって言うし...
よろしくお願いいたします。
引用なし

パスワード


<Mozilla/5.0 (Windows NT 5.1) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/27.0.1453.116 Safari/537.36@36-2-109-99.hyogo.ap.gmo-isp.jp>

 かずばん  - 13/6/27(木) 16:19 -
こんにちは

おっしゃるように、一つに工具に対して、工具径や長さや補正量などがテーブルで管理されています
下記ページの真ん中ぐらいが、ツールテーブルの概要です
http://www.kazuban.com/bbs/heidenhain/heidenhain.cgi?mode=main&no=11

工具は、TOOL CALL と言う工具交換コマンド(M06のようなコマンド)
を実行すると、そこで指示された工具番号にツールテーブルの内容が適用されます
例えば、T4番の工具交換は、「TOOL CALL 4」です
この時点で交換と同時にツールテーブルの4番の情報が適応されます
上記のサイトのツールテーブルの、T4 の項目です
ここで、「DR」が工具径補正の部分で、この例では、「+0.02」の補正が入っています
次に、ご質問の同じ工具で違う工具情報を扱いたい場合、小数点の工具番号を使います
上記の例では、T4.1となります
したがって、「TOOL CALL 4.1」とすると、T4を工具交換しますが、情報は4.1を使います
上記のツールテーブルの例での工具径補正は、DR = -0.01 となっていますので
工具径補正は、「-0.01」となります
小数点なので、確かめてはいませんが、同じ工具では9個だけ情報を登録できると言う事だと思います
私はまだ経験ありませんが、それ以上必要な場合、どうするのでしょう?
たぶん9個までが、限度かな?

ファナックとハイデンハインですが、いろいろ意見はあると思います
皆さんの意見を聞きたいですね〜
私は、一度ハイデンハインを使ったら、戻れませんね(^.^)
特にハイデンハインの測定サイクルは重宝しています
パスワード


<Mozilla/4.0 (compatible; MSIE 8.0; Windows NT 5.1; Trident/4.0; GTB7.5; .NET CLR 1.1.4322; .NET CLR 2.0.50727; .NET CL...@aa2006021391d2c49af2.userreverse.dion.ne.jp>

 HEROPU  - 13/6/27(木) 17:34 -
おおー!!ありがとうございます。
すごく良くわかりました(#^0^#)
確かに便利そうですね。
ほんと国産とまったく違うな〜〜
このテキストのツールファイルなるものは
ポッドのツールを交換する毎に
自動の部分もあると思いますが、自分で作成するのですか?
パスワード


<Mozilla/5.0 (Windows NT 5.1) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/27.0.1453.116 Safari/537.36@36-2-109-99.hyogo.ap.gmo-isp.jp>

 かずばん  - 13/6/28(金) 10:36 -
こんにちは
まず、補正等についての補足ですが
「TOOL CALL」の工具交換するコマンドに、長補正や径補正の値を入れる事が出来ます
「TOOL CALL 4 DL+0.02 DR+0.03」みたいな感じです
最終的には、ここで指定した補正値+ツールテーブルの値 で補正する事になります
したがって、同じ工具で補正値を変更させたい場合、前述の小数点での工具指令で補正値を変化させる場合と
「TOOL CALL」で工具交換するごとに、補正値を変えることもできます

で・・このツールテーブルですが、基本的には現在あるテーブルを変更する形です
工具長さ「L」や工具半径「R」などは、国産機同様、自動工具長システムがあれば
自動で直接入力されますし、もちろん、手動で入力する事も可能です
その後、国産機のD補正などの登録と同様に工具径補正や工具長補正を手動で追加するのが通常ですね
ただ、このテーブルはNCデータから読み書きできるコマンドをハイデンハイン言語は持っていいます
したがって、NCプログラムから直接入力させたり、現在の値を調整したりする事もできます
ただ、「NAME」項目には、必要ならば、ENDMILL12 などのように、適当な英数字文字を入力できるのですが
これを、NCプログラムから行う方法がわかりません
もし、ご存じの方いらっしゃったら、教えてください
さらにこのテーブルは、テキストファイルとして、パソコンと入出力できます
したがって、パソコンのソフト(エクセルなど)で、このテーブルを作成するプログラムを用意すれば
加工手順書などから、直接このツールテーブルを作成する事も可能ですね・・・たぶん(^^ゞ
パスワード


<Mozilla/4.0 (compatible; MSIE 8.0; Windows NT 5.1; Trident/4.0; GTB7.5; .NET CLR 1.1.4322; .NET CLR 2.0.50727; .NET CL...@aa2006021391d2c49af2.userreverse.dion.ne.jp>

 HEROPU  - 13/7/1(月) 10:28 -
なるほど!!
とても分かりやすい解説ありがとうございました。
パスワード


<Mozilla/5.0 (Windows NT 5.1) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/27.0.1453.116 Safari/537.36@36-2-109-99.hyogo.ap.gmo-isp.jp>

64チタンで人工関節
 かずばん  - 13/2/16(土) 13:56 -
営業が商談会用のサンプルを作ってくれと言うので削ってみた
削ったあと磨いてもらった
お〜、すごい綺麗に磨いてくれた
うちのラップは大したもんだ!!
ただ・・・
今までは何度か64チタンは削ってあまり感じた事なかったけど
今回は、どうも削りあがりがザラザラしている
アンダーのある曲面なのでどうしても同時5軸での動きになってしまうので
固定での削りより悪くなる傾向ではあったけど、カッターマークとは違って
鋳物を削ったときに出てくる巣の小〜さいのが出てきているイメージ
磨きでどうにか綺麗にしてくれたけど、磨きの人に聞くと、
磨いているときにも小さなブツブツが出てきて苦労したとか・・・

64チタンって、組織が脱落したりする事あるのかなぁ?
ご存知の方いますか?
添付画像【39_IMG_0109.jpg : 118.9KB】添付画像【39_IMG_0110.jpg : 105.4KB】添付画像【39_IMG_0136.jpg : 91.9KB】
引用なし

パスワード


[添付] :39_IMG_0109.jpg (118.9KB)
[添付] :39_IMG_0110.jpg (105.4KB)
[添付] :39_IMG_0136.jpg (91.9KB)

<Mozilla/5.0 (Windows NT 6.1; WOW64) AppleWebKit/537.17 (KHTML, like Gecko) Chrome/24.0.1312.57 Safari/537.17@192.168.0.1>

 おいくまん  - 13/4/21(日) 13:19 -
お〜 ピカピカですね。

>今回は、どうも削りあがりがザラザラしている

材料がはずれなのか?


う〜ん いい仕事をする会社には仕事がきれることはないですね。
パスワード


<Mozilla/4.0 (compatible; MSIE 8.0; Windows NT 5.1; Trident/4.0; .NET CLR 2.0.50727; .NET CLR 3.0.4506.2152; .NET CLR 3...@ntibrk006014.ibrk.nt.ngn.ppp.infoweb.ne.jp>

 かずばん  - 13/4/23(火) 8:57 -
▼おいくまんさん:
>
>材料がはずれなのか?

かもね〜
削るのも磨くのも、眼でみて綺麗にするのはむずかしいですね
特にアルミなんか、引き目が直接でるので油断できませんね
やっぱりここら辺は、うちみたいな金型屋じゃなくて
削り屋さんには、かないません
パスワード


<Mozilla/4.0 (compatible; MSIE 8.0; Windows NT 5.1; Trident/4.0; GTB7.4; .NET CLR 1.1.4322; .NET CLR 2.0.50727; .NET CL...@aa2006021391d2c49af2.userreverse.dion.ne.jp>

ボールエンドミルやラジアスでのパス位置
 かずばん  - 12/12/18(火) 10:06 -
3軸の時は全然意識していなくて、常にボール先端で出力していた
ところが、5軸を始めたときには、ボール中心でのパスがいいですよと教わった
でも、パス表示でモデルと比較して確認する時なんかは
先端のほうが分かりやすいと思う
先端点制御を使う場合には、どちらでもいいように思うけど
なにか問題があるだろうか?

ただ、リワーク(既存のパスを基に5軸などに再変換する機能)を使用する場合には
ボール中心での出力がトラブルが少ないようだ・・・

皆さんはどうしていますか?
添付画像【32.jpg : 62.3KB】
引用なし

パスワード


[添付] :32.jpg (62.3KB)

<Mozilla/4.0 (compatible; MSIE 8.0; Windows NT 5.1; Trident/4.0; GTB7.4; .NET CLR 1.1.4322; .NET CLR 2.0.50727; .NET CL...@aa2006021391d2c49af2.userreverse.dion.ne.jp>

 kantoku E-MAIL  - 13/1/31(木) 20:34 -
題名が変になってしまいすいません。

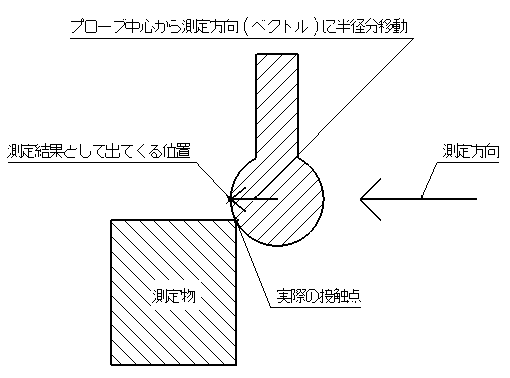

>ただ、形状によっては、曲面の法線方向から当てないと、滑ってしまいうまく測れません

国産の三次元測定機でも恐らく同じではないのかと思うのですが、
(うちの会社のは、おドイツ製)
添付画像のような状態で結果を出すので、やはり測定面の法線方向
から測定しないと正しい結果が得られないんです。
(測定機自体はプローブのどの位置が当たったのかは、判っていないんです)

でも、法線方向から測定すると、比較したい座標
(XYは固定し、Zを計りたい とか)が出来ないので、理屈がわかっていても
なかなかやりにくいです。
添付画像【35_1.png : 12.5KB】
パスワード


[添付] :35_1.png (12.5KB)

<Mozilla/5.0 (compatible; MSIE 9.0; Windows NT 6.1; WOW64; Trident/5.0)@p784af669.sitmnt01.ap.so-net.ne.jp>

 かずばん  - 13/2/1(金) 13:19 -
▼kantokuさん:
ありがとうございます
私は、三次元測定機は使った事がないのですが

>(測定機自体はプローブのどの位置が当たったのかは、判っていないんです)
そうなんですね・・
そこまでは、賢くないのですね〜

私は曲面の機械上測定は、タッチプローブで測定しますが
添付画像のように、プローブ中心の理論値を出して測定しています
果てして合っているのかは??ですが
この場合だと、X−15、Y−30の時、Z値は 「9.726+プローブ半径」 になります
ただ、この場合でも当てる方向が問題になりそうです
やはり、法線方向から当てるのが、いいのでしょうね〜
この例では簡易的に、XとZをセットして、Y+方向に当ててますかね
添付画像【36.jpg : 99.7KB】
パスワード


[添付] :36.jpg (99.7KB)

<Mozilla/4.0 (compatible; MSIE 8.0; Windows NT 5.1; Trident/4.0; GTB7.4; .NET CLR 1.1.4322; .NET CLR 2.0.50727; .NET CL...@aa2006021391d2c49af2.userreverse.dion.ne.jp>

 kantoku E-MAIL  - 13/2/6(水) 12:35 -
▼かずばんさん:
>私は曲面の機械上測定は、タッチプローブで測定しますが
>添付画像のように、プローブ中心の理論値を出して測定しています
>果てして合っているのかは??ですが

うちも機械上で測定する場合は、CADで数値を求めて同じように
プローブ中心でやってますよ
パスワード


<Mozilla/5.0 (Windows NT 6.1; WOW64) AppleWebKit/537.17 (KHTML, like Gecko) Chrome/24.0.1312.57 Safari/537.17@p784af669.sitmnt01.ap.so-net.ne.jp>

 かずばん  - 13/2/7(木) 22:31 -
▼kantokuさん:
こんにちは

>プローブ中心でやってますよ
やはり、ボール形状は中心で考えたほうがわかりやいですね・・・
パスワード


<Mozilla/5.0 (Windows NT 6.1; WOW64) AppleWebKit/537.17 (KHTML, like Gecko) Chrome/24.0.1312.57 Safari/537.17@192.168.0.1>

hyperMILL 2012
 かずばん  - 12/12/6(木) 12:00 -
ハイパーをバージョンUPした
今回の目玉は、
・リンクジョブが2D加工にも対応した事
・面沿いにテーパー工具の使用が可能になった
・3D荒取が改善また、中間ステップの機能が拡張された
・まだ使っていないけど、5軸シェイプオフセットも改善

こんなとこらしい・・
春に大きなバージョンUPが有る事と、ウチのマシンも
そろそろ、64ビットに変更しようと考えているので
その時までバージョンUPは待ってようか?と思っていたけど
2Dのリンクジョブに引かれてバージョンUP
作業は普通に終了
ただ、Viewを立ち上げると、ライセンスのエラー
インストールマニュアルには見あたらなかったが
こっちのライセンスも再度登録が必要らしい
これで、今のところ正常に動いている感じ・・
引用なし

パスワード


<Mozilla/4.0 (compatible; MSIE 8.0; Windows NT 5.1; Trident/4.0; GTB7.4; .NET CLR 1.1.4322; .NET CLR 2.0.50727; .NET CL...@aa2006021391d2c49af2.userreverse.dion.ne.jp>

 ti01  - 12/12/15(土) 13:50 -
家もハイパーでは、有りませんが購入した物が箱のままなので
そろそろインストールしてCAM部隊に新しいCAMの講習やら
練習をさせないとやばく成って来ました。

後、家がPCを調達している所が激安なので
来週メールしておきます。
パスワード


<Mozilla/5.0 (compatible; MSIE 9.0; Windows NT 6.1; WOW64; Trident/5.0)@s240.GtokyoFL11.vectant.ne.jp>

 かずばん  - 12/12/16(日) 21:56 -
お気遣いありがとうございます
CAMはHyperですがCADはSPEなので
今までNTTES推奨で調達しています
保障とかも含めて、なにかあったときに楽なのが理由です
今回も一応NTTで見積もりはしました
ただ、私自身は設備関連からはずされてしまったのでどうなるかは・・です
パスワード


<Mozilla/5.0 (Windows NT 6.1; WOW64) AppleWebKit/537.11 (KHTML, like Gecko) Chrome/23.0.1271.97 Safari/537.11@192.168.0.1>

う〜ん、枯れてきた・・
 かずばん  - 12/11/10(土) 16:08 -
ネタがない
加工物は、ほとんど投稿できないし!

先日、650mmぐらいの長さの螺旋の溝を加工した
φ12mmぐらいのボールねじのような形状を半分にした、キャビティ形状
どうにか、パスは出たけど、動きがのろ〜い
パス的には、振り子に動くけど、機械の制限がA+25〜A−110°
ポストでは、A+方向は制限をかけているから、A0°を超えるとC軸が180°回転する
う〜ん、これが、のろい・・・
CAMの計算では、4,5時間で終わる予定だったけど、5倍ぐらいかかってしまった
朝一で仕掛けても、終わるのは、明日の朝!!
引用なし

パスワード


<Mozilla/5.0 (Windows NT 6.1; WOW64) AppleWebKit/537.11 (KHTML, like Gecko) Chrome/23.0.1271.64 Safari/537.11@192.168.0.1>

 乱造  - 12/11/17(土) 17:50 -
ども、ti01さん
先日の話では、面白そうな機械ですね
ぜひ、かずばんさんと押しかけて見たいです。
なんなら、5軸OFFとか(^^;
パスワード


<Mozilla/4.0 (compatible; MSIE 8.0; Windows NT 5.1; Trident/4.0; BTRS122140; GTB7.4; .NET CLR 2.0.50727; .NET CLR 3.0.0...@v001198.dynamic.ppp.asahi-net.or.jp>

 ti01  - 12/11/19(月) 20:29 -
▼乱造さん:
>ども、ti01さん
>先日の話では、面白そうな機械ですね
>ぜひ、かずばんさんと押しかけて見たいです。
>なんなら、5軸OFFとか(^^;

こんばんは、機械が特殊な仕様をお願いしたら
半年以上掛かるとは思いませんでした。

>なんなら、5軸OFFとか(^^;

OFFは、動くように成ってからでしょうね。
今回は、今使用しているCAMも全面移行で動いているので
少々時間が掛かるかもしれません。
私は既にCAMは浦島太郎状態ですし(笑)
でも、CADCAMはやはり好きなので、
今回は私も少し使えるようにしようと思っています。

かずばんさん、乱造さんは何時でも見るのは良いですが
機械は、2月末位ですよ。それでもフライス側のソフトが
遅れるかもて言われていますが・・・・

CAMは、今週中に納品される様です。
パスワード


<Mozilla/5.0 (compatible; MSIE 9.0; Windows NT 6.1; WOW64; Trident/5.0)@s240.GtokyoFL11.vectant.ne.jp>

 かずばん  - 12/11/19(月) 22:28 -
▼ti01さん:
楽しみですね〜
ゆっくり、落ち着いてからでいいので、是非見学させてください
パスワード


<Mozilla/5.0 (Windows NT 6.1; WOW64) AppleWebKit/537.11 (KHTML, like Gecko) Chrome/23.0.1271.64 Safari/537.11@192.168.0.1>

 ti01  - 12/11/20(火) 15:00 -
わかりました。

此方こそ楽しみにして頑張って機械を動くよう
しておきます。
パスワード


<Mozilla/5.0 (compatible; MSIE 9.0; Windows NT 6.1; WOW64; Trident/5.0)@s240.GtokyoFL11.vectant.ne.jp>

垂直・・
 かずばん  - 12/11/14(水) 21:39 -
φ20ぐらいで、約80mmぐらいの細長い形状
これで、直角を出すのは3軸では結構大変
80mmの首下となると結構太い工具になってしまう
ここはやっぱり5軸!
φ6で首下15mmで十分
5軸等高線で下まで・・・・
2μのピックテストを走らせると、1目程度
長物で直角出すのは、これが一番
引用なし

パスワード


<Mozilla/5.0 (Windows NT 6.1; WOW64) AppleWebKit/537.11 (KHTML, like Gecko) Chrome/23.0.1271.64 Safari/537.11@192.168.0.1>

相談事です。
 ti01  - 12/5/31(木) 13:46 -
5軸機を検討をしていますが、
各社、色々言われて悩んでいます。
CAMはハイパーに決まりそうですが
色々な助言が頂けると幸いです。
引用なし

パスワード


<Mozilla/5.0 (compatible; MSIE 9.0; Windows NT 6.1; WOW64; Trident/5.0)@s240.GtokyoFL11.vectant.ne.jp>

 ti01  - 12/6/1(金) 11:19 -
▼かずばんさん:
>ti01さ〜ん
>今度、週末にでもti01さん所に!
>工場見学とOFF会兼ねて遊びに行くって言うのは(^_^;)

この週末は、予定がありダメですが
今週以外なら、可能です。

まだ、色々な事を聞かなくては成らないので
助かります。ハームレーの44を見てきましたが
偉い重切削が出来るので驚きました。
また、パラメーターで機械の補正も有りだと思っています。

今、金型と部品加工をしていますが
客先に、医療機メーカーがいるため5軸が具体的に
成った経緯もあり、内視鏡などなので、大型機は
まだ要らないような気もしています。
パスワード


<Mozilla/5.0 (compatible; MSIE 9.0; Windows NT 6.1; WOW64; Trident/5.0)@s240.GtokyoFL11.vectant.ne.jp>

 ti01  - 12/6/1(金) 11:25 -
少し前の話題でストックでSTLの話が出ていましたが
どうしても閉じないものが有れば、家にはFREEFORMがあるので
メールで送って頂ければ閉じることが可能ですよ。

もちろん、無料で遣りますよ。
パスワード


<Mozilla/5.0 (compatible; MSIE 9.0; Windows NT 6.1; WOW64; Trident/5.0)@s240.GtokyoFL11.vectant.ne.jp>

 かずばん  - 12/6/1(金) 16:52 -
▼ti01さん:
>この週末は、予定がありダメですが
>今週以外なら、可能です。
了解です。
工場見学楽しみです。
誰か、行きたい人いませんかぁ〜

>また、パラメーターで機械の補正も有りだと思っています。
ハームレの最新機だったら、たぶんC42ですね
ただ、ハームレ機に限らず、変位補正はやっぱり完璧ではないと思うので
なかなか、思ったようにならないのが現状だと思います

>客先に、医療機メーカーがいるため5軸が具体的に
>成った経緯もあり、内視鏡などなので、大型機は
>まだ要らないような気もしています。
医療メーカーターゲットですか、いいですね〜
ウチの営業も最初のころ、少し打診はしましたが、なかなか商売には難しいようでした
パスワード


<Mozilla/4.0 (compatible; MSIE 8.0; Windows NT 5.1; Trident/4.0; GTB7.3; .NET CLR 1.1.4322; .NET CLR 2.0.50727; .NET CL...@aa2006021391d2c49af2.userreverse.dion.ne.jp>

 かずばん  - 12/6/1(金) 16:55 -
ti01さん
STLの件ありがとうございます
ただ、現在は、この記事のCAD Exchangerでどうにかなっています
http://www.kazuban.com/bbs/5-axis/5-axis.cgi?cmd=one;no=5;id=

でもFREEFORMはいいですね〜
これでつくったモデルで削りたいなぁ
パスワード


<Mozilla/4.0 (compatible; MSIE 8.0; Windows NT 5.1; Trident/4.0; GTB7.3; .NET CLR 1.1.4322; .NET CLR 2.0.50727; .NET CL...@aa2006021391d2c49af2.userreverse.dion.ne.jp>

HyperMILLのストック
 かずばん  - 12/4/17(火) 11:49 -
Hyperのストック素材、STLでも定義できますが
よっぽど単純な形状じゃないかぎり、閉じていない!とか言われて
ストック計算につかえなかったりしませんか?
まぁ、いろいろ別のCADとかで作ってみたり、修正してみたりしても
なかなか、うまくいきません
結局、単純が素材をダミーで削らせて、Hyperにストックを作らせて
そいつを使ったりしていました
結構面倒ですね〜

ところが最近、こんなソフト見つけました
CAD Exchanger
http://www.cadexchanger.com/

もともとは、CADのフォーマットを変更するのが目的で
結構、インポート、エクスポートの種類も多いので重宝していますが
こいつで、STLを作ってあげると
今のところ、ほぼ100%閉じてくれ、Hyper で使用できます

もし同じような問題がある片いらっしゃったら、やってみてください。
引用なし

パスワード


<Mozilla/4.0 (compatible; MSIE 8.0; Windows NT 5.1; Trident/4.0; GTB7.3; .NET CLR 1.1.4322; .NET CLR 2.0.50727; .NET CL...@aa2006021391d2c49af2.userreverse.dion.ne.jp>

 かずばん  - 12/4/19(木) 18:29 -
HyperもSTLも含め、ストック用のデータには変換できるのですが
「閉じていない」とダメみたい

追加工なんかの時に、前工程の形状からパスを出したいときがありますが
そんなとき、Hyperはこれが結構面倒でした

最近使っていないので忘れてしまいましたが
確か、Space−Eも、素材のストックはSTLを読み込めますが
「閉じていない」なんて、言われた事ないんですけどね〜

でも、上記のソフトで、今は解決しています
パスワード


<Mozilla/4.0 (compatible; MSIE 8.0; Windows NT 5.1; Trident/4.0; GTB7.3; .NET CLR 1.1.4322; .NET CLR 2.0.50727; .NET CL...@aa2006021391d2c49af2.userreverse.dion.ne.jp>

 ZENKYU  - 12/4/30(月) 11:06 -
▼かずばんさん:

ホームページ新しくなりましたね。
ひさしぶりに覗きに来ましていい情報をGET!
ありがとうございます。
パスワード


<Mozilla/5.0 (Windows NT 5.1; rv:11.0) Gecko/20100101 Firefox/11.0@i223-216-82-225.s41.a023.ap.plala.or.jp>

 かずばん  - 12/4/30(月) 11:31 -
ZENKYUさん
今後とも、よろしくで〜す

CAD Exchanger なかなかいいですよね・・
日本語のフォルダやファイル名だと、うまく動かないみたいですが
英数字に変更すれば、大丈夫

客先からもらった、IGESなどのビューワとしても利用してます
パスワード


<Mozilla/4.0 (compatible; MSIE 8.0; Windows NT 5.1; Trident/4.0; GTB7.3; .NET CLR 1.1.4322; .NET CLR 2.0.50727; .NET CL...@aa2006021391d2c49af2.userreverse.dion.ne.jp>

 かずばん  - 12/5/17(木) 10:22 -
CAD Exchanger 、Maniacさんところの「SpaceEの井戸」からの、
情報でこちらにも流したのですが、フリーソフトではなくて、評価版だったようです
訂正いたします
また代わりに、新しいフリーソフトも紹介されています

http://www.dtechjp.com/index.html
パスワード


<Mozilla/4.0 (compatible; MSIE 8.0; Windows NT 5.1; Trident/4.0; GTB7.3; .NET CLR 1.1.4322; .NET CLR 2.0.50727; .NET CL...@aa2006021391d2c49af2.userreverse.dion.ne.jp>

iTNC530 User's Manual
 かずばん  - 12/4/24(火) 8:13 -
ちょっとグレーゾーンですが
こちらから、マニュアルダウンロードできそうですね・・・

ttp://diplodocs.jp/jim/HEIDENHAIN/ITNC-530-_E
ttp://www.docstoc.com/docs/47679834/iTNC530-User_Manual#

(先日、画像が投稿できなかったのが解消したので、確認も含め再投稿)
添付画像【9_iTNC530.jpg : 32.5KB】
引用なし

パスワード


[添付] :9_iTNC530.jpg (32.5KB)

<Mozilla/4.0 (compatible; MSIE 8.0; Windows NT 5.1; Trident/4.0; GTB7.3; .NET CLR 1.1.4322; .NET CLR 2.0.50727; .NET CL...@aa2006021391d2c49af2.userreverse.dion.ne.jp>

 かずばん  - 12/4/30(月) 14:42 -
中国語ですが・・・
意外と分かりやすい!

ttp://www.rambo-mach.com.tw/cnc/heidenhain/iTNC530basic.pdf
パスワード


<Mozilla/4.0 (compatible; MSIE 8.0; Windows NT 5.1; Trident/4.0; GTB7.3; .NET CLR 1.1.4322; .NET CLR 2.0.50727; .NET CL...@aa2006021391d2c49af2.userreverse.dion.ne.jp>

開設しました!!
 かずばん  - 12/4/9(月) 13:01 -
「5-axis community」作っていましたけど
バージョンUPか何かで、うまく動作しなくなってしまいました
頑張って直そうとも思ったのですが、反応も少なかったし、ほったらかし・・・状態
どうにか、新しくしてみました。
ネットで探しても、5軸の情報少ないですね。
よろしくお願いします
引用なし

パスワード


<Mozilla/4.0 (compatible; MSIE 8.0; Windows NT 5.1; Trident/4.0; GTB7.3; .NET CLR 1.1.4322; .NET CLR 2.0.50727; .NET CL...@aa2006021391d2c49af2.userreverse.dion.ne.jp>

 おいくまん  - 12/4/11(水) 15:29 -
かずばんさん
リニューアル おめでとう!
私もEUKLIDの5軸もっているのですが加工機がないので
(正確に言うと加工機のことがわからないので)
CAD上でしか使えません。(^_^;)
パスワード


<Mozilla/4.0 (compatible; MSIE 8.0; Windows NT 5.1; Trident/4.0; .NET CLR 2.0.50727; .NET CLR 3.0.4506.2152; .NET CLR 3...@ntibrk020019.ibrk.nt.ngn.ppp.infoweb.ne.jp>

 かずばん  - 12/4/11(水) 17:14 -
おいくまんさん
書き込みありがとうございます
もう少し5軸も盛り上がってくれば、データ作成の受注も出てくるかもしれませんけどね〜
マキノさんがD500を出した時期ぐらいから、盛り上がりそうだったのに
リーマンやら、地震やらで、すっかりしぼんでしまいましたね・・・

ところで、話は全然変わります、5軸ネタではなくて、こっちに書いたのですが
ノートPCを検討しています
http://www.kazuban.com/bbs/KazubanBBS2/KazubanBBS.cgi?cmd=one;no=2;id=#2

今、マウスコンピュータと、ドスパラと、パソコン工房あたりで悩んでいるのですが
オイクマンさん、ここらから、購入した事ありまか?
実績とか、評判とか、お勧めとか、情報あったら、教えてください
パスワード


<Mozilla/4.0 (compatible; MSIE 8.0; Windows NT 5.1; Trident/4.0; GTB7.3; .NET CLR 1.1.4322; .NET CLR 2.0.50727; .NET CL...@aa2006021391d2c49af2.userreverse.dion.ne.jp>

 かずばん  - 12/4/11(水) 21:44 -
おいくまんさん
すみません、EUKLID、5軸があったの知りませんでしたm(__)m
以前、オイクリッド・ジャパンのHP見た時、HyperMILLのバナーがあったので
てっきり、5軸はないのかと思い込みしていました
今みたら、となりが、EUKLIDのバナーでしたね・・(^_^;)
http://www.euklid.co.jp/
結構、機能が充実していますね!
パスワード


<Mozilla/5.0 (X11; Linux i686; rv:9.0.1) Gecko/20111229 Firefox/9.0.1@softbank219043228082.bbtec.net>

 かずばん  - 12/4/23(月) 22:03 -
ちょいと、画像が添付できなかった
パーミッションの設定が間違ってた
直したので、画像添付テスト!!
添付画像【8_sP1020420.JPG : 93.6KB】
パスワード


[添付] :8_sP1020420.JPG (93.6KB)

<Mozilla/5.0 (X11; Linux i686; rv:9.0.1) Gecko/20111229 Firefox/9.0.1@softbank219043228082.bbtec.net>

1 / 1 ページ
  新規投稿 ┃ツリー表示 ┃スレッド表示 ┃一覧表示 ┃トピック表示 ┃番号順表示 ┃検索 ┃設定 ┃ホーム ┃かずばんBBS

 8187
ページ:  ┃  記事番号:

C-BOARD Moyuku v1.02b1
